Vector Optics X-ACCU 34mm Tek Parça Picatinny Montaj – XASR-3474

Ürün Açıklaması

Vector Optics X-ACCU 34mm XASR-3474, 34 mm ana tüp çapına sahip tüfek dürbünleri için geliştirilmiş, tek parça ağır hizmet tipi Picatinny montaj sistemidir. 38 mm merkez yüksekliği, 7075-T6 alüminyum alaşım gövdesi, 5 eksenli CNC işleme, entegre recoil lug yapısı ve VAS Series X-MOD modüler arayüzü ile sağlam ve hassas optik kurulumları için tasarlanmıştır.

Tek parça gövde, iki dürbün halkasının aynı montaj tabanı üzerinde sabit bir eksende konumlandırılmasını sağlar. Hassas hizalanmış çift halka yapısı, dürbün tüpünün merkez ekseninin korunmasına ve optiğin dengeli şekilde sabitlenmesine yardımcı olur.

34 mm Tek Parça Montaj Sistemi

XASR-3474, 34 mm ana tüp çapına sahip dürbünler için tasarlanmıştır. Tek parça montaj gövdesi, iki ayrı halka yerine halkaları ortak ve rijit bir taban üzerinde birleştirir.

Bu yapı montaj sırasında halkalar arasındaki eksen uyumunun korunmasına yardımcı olurken güçlü geri tepme altında dürbünün ray üzerindeki bağlantısını destekler.

38 mm / 1.50" Merkez Yüksekliği

Picatinny ray tabanından dürbün halkasının merkezine olan yükseklik 38 mm / 1.50" seviyesindedir.

Bu yükseklik, uyumlu platformlarda dürbünün ray üzerinde dengeli şekilde konumlandırılmasını ve objektif bölümü için gerekli montaj boşluğunun oluşturulmasını sağlar.

Montajın toplam yüksekliği 67 mm / 2.64", genişliği ise 52 mm / 2.05" seviyesindedir.

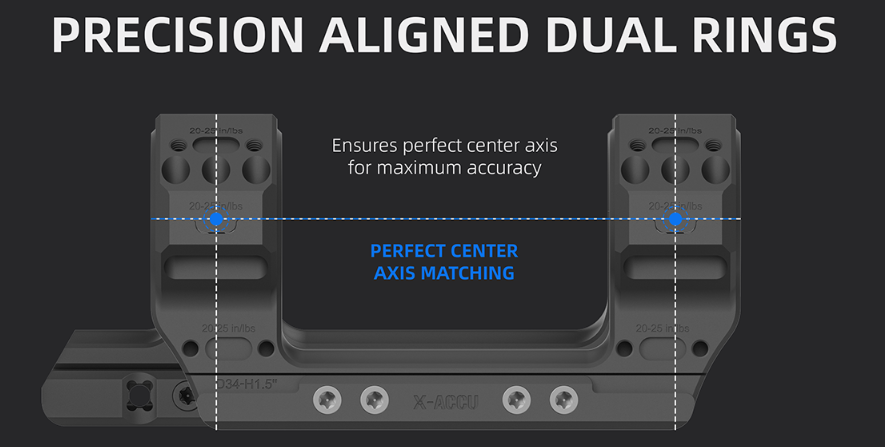

Hassas Hizalanmış Çift Halka Yapısı

XASR-3474'ün çift halkası aynı tek parça gövde üzerinde hassas şekilde hizalanmıştır. Halkaların ortak merkez ekseninde konumlandırılması, dürbün tüpünün montaj içerisinde dengeli şekilde desteklenmesine yardımcı olur.

5 Eksenli CNC İşleme

Montaj sistemi 5 eksenli CNC yöntemiyle hassas şekilde işlenmiştir. Bu üretim yöntemi halka yuvaları, montaj yüzeyleri ve bağlantı noktalarının birbirleriyle doğru şekilde hizalanmasına yardımcı olur.

Hassas işlenmiş çift halka yapısı, dürbün tüpünün iki bağlantı noktasında aynı eksen üzerinde desteklenmesini sağlar.

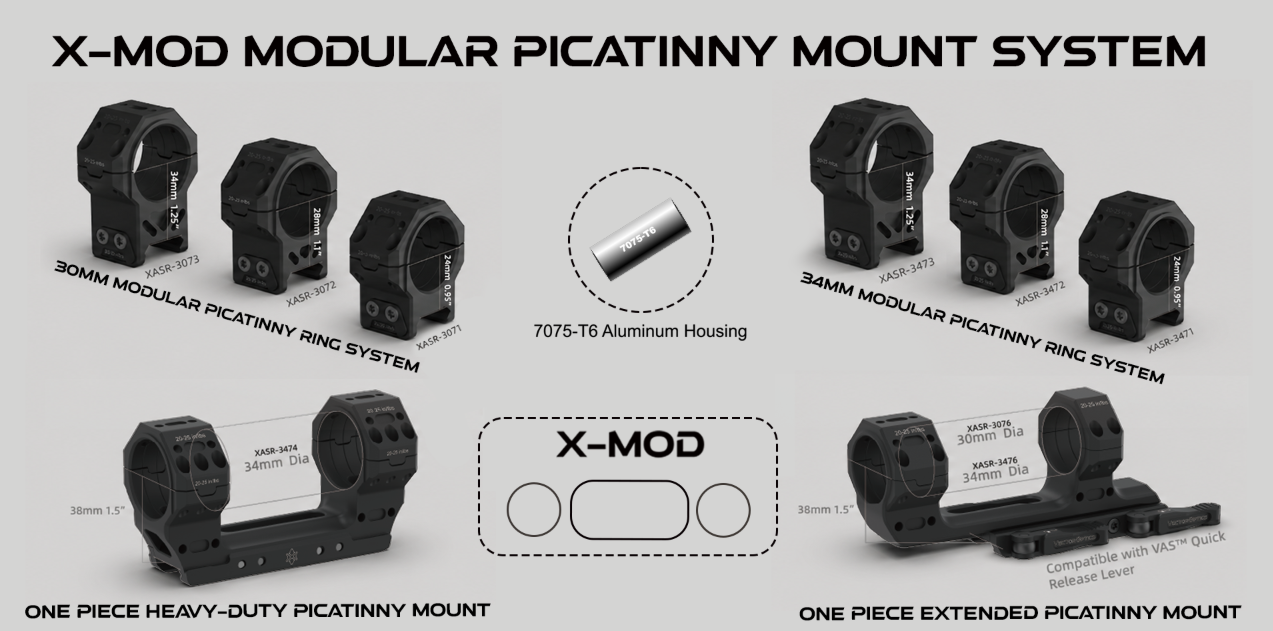

VAS Series X-MOD Modüler Arayüz

X-ACCU serisinin VAS Series X-MOD Interface sistemi, montaj üzerine farklı uyumlu aksesuarların eklenebilmesini sağlar.

X-MOD altyapısı uyumlu:

• Kırmızı nokta montaj plakalarını
• Picatinny aksesuar raylarını
• Modüler aksesuar bağlantılarını

destekler.

Böylece ana dürbünün yanında yardımcı kırmızı nokta veya farklı uyumlu aksesuarların kullanılabileceği modüler optik kurulumları oluşturulabilir.

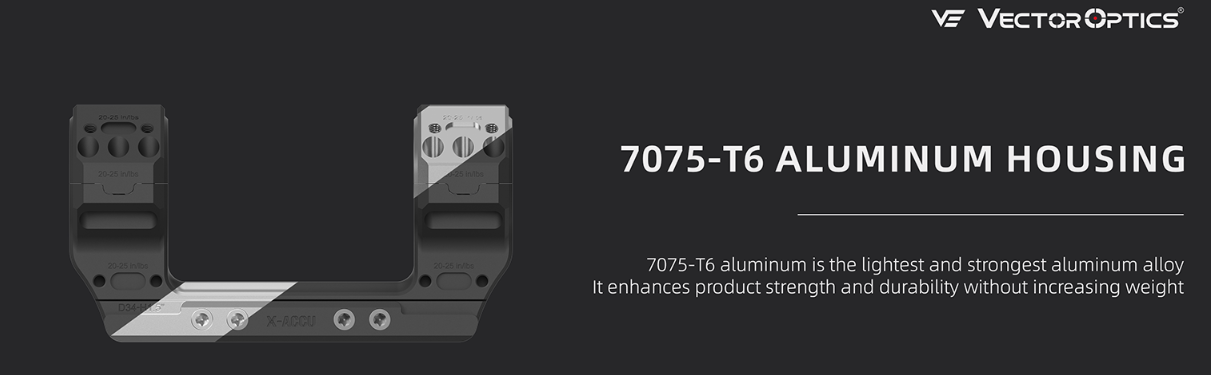

7075-T6 Alüminyum Alaşım

Montaj gövdesinde yüksek mukavemetli 7075-T6 alüminyum alaşım kullanılmıştır. Yüksek dayanım/ağırlık oranına sahip bu malzeme, güçlü ve rijit bir montaj yapısı oluştururken ağırlığın kontrol altında tutulmasına yardımcı olur.

XASR-3474'ün toplam net ağırlığı 240 g / 8.46 oz seviyesindedir.

Entegre Recoil Lug ve Güçlendirilmiş Sıkma Sistemi

XASR-3474, tek parça ağır hizmet tipi sıkma sistemi ve entegre recoil lug yapısına sahiptir.

Recoil lug, montajın Picatinny ray üzerinde ileri-geri hareketine karşı mekanik destek sağlar. Tek parça sıkma yapısıyla birlikte güçlü geri tepme altında montajın ray üzerindeki konumunun korunmasına yardımcı olur.

Bu yapı aynı zamanda optiğin sökülüp yeniden kurulmasını gerektiren uygulamalarda tutarlı bir montaj altyapısı oluşturur.

.50 BMG Seviyesine Kadar Geri Tepme Dayanımı

7075-T6 gövde, 5 eksenli CNC işleme, hassas çift halka hizalaması ve entegre recoil lug yapısı sayesinde XASR-3474, .50 BMG seviyesine kadar geri tepme dayanımı sunar.

Montajın belirtilen performansı için doğru Picatinny ray bağlantısı ve uygun sıkma torkunun kullanılması önemlidir.

20 μm Siyah Anodize Kaplama

Montaj yüzeyinde 20 μm siyah anodize kaplama bulunur. Bu yüzey işlemi çizilme ve korozyona karşı direnci artırmaya yardımcı olur ve dış ortam koşullarında montaj gövdesine ek koruma sağlar.

Mat siyah yüzey farklı optik ve platformlarla uyumlu bir görünüm oluşturur.

20–25 in-lbs Sıkma Torku

Halka bağlantıları için önerilen sıkma torku 20–25 in-lbs / 2.3–2.8 N·m aralığındadır.

Doğru tork uygulanması, dürbün tüpünün halkalar içerisinde dengeli şekilde tutulmasına ve gereğinden fazla sıkılmasının önlenmesine yardımcı olur.

Öne Çıkan Özellikler

• 34 mm dürbün tüpleriyle uyumlu
• Tek parça Picatinny montaj sistemi
• X-ACCU serisi GenII yapı
• 38 mm / 1.50" merkez yüksekliği
• Hassas hizalanmış çift halka
• Ağır hizmet tipi sıkma sistemi
• Entegre recoil lug
• VAS Series X-MOD modüler arayüz
• Kırmızı nokta montaj plakası desteği
• Picatinny aksesuar rayı desteği
• Modüler aksesuar bağlantı desteği
• 7075-T6 alüminyum alaşım
• 5 eksenli CNC işleme
• .50 BMG seviyesine kadar geri tepme dayanımı
• 20 μm siyah anodize yüzey
• 240 g net ağırlık
• 20–25 in-lbs önerilen sıkma torku
• Mat siyah yüzey

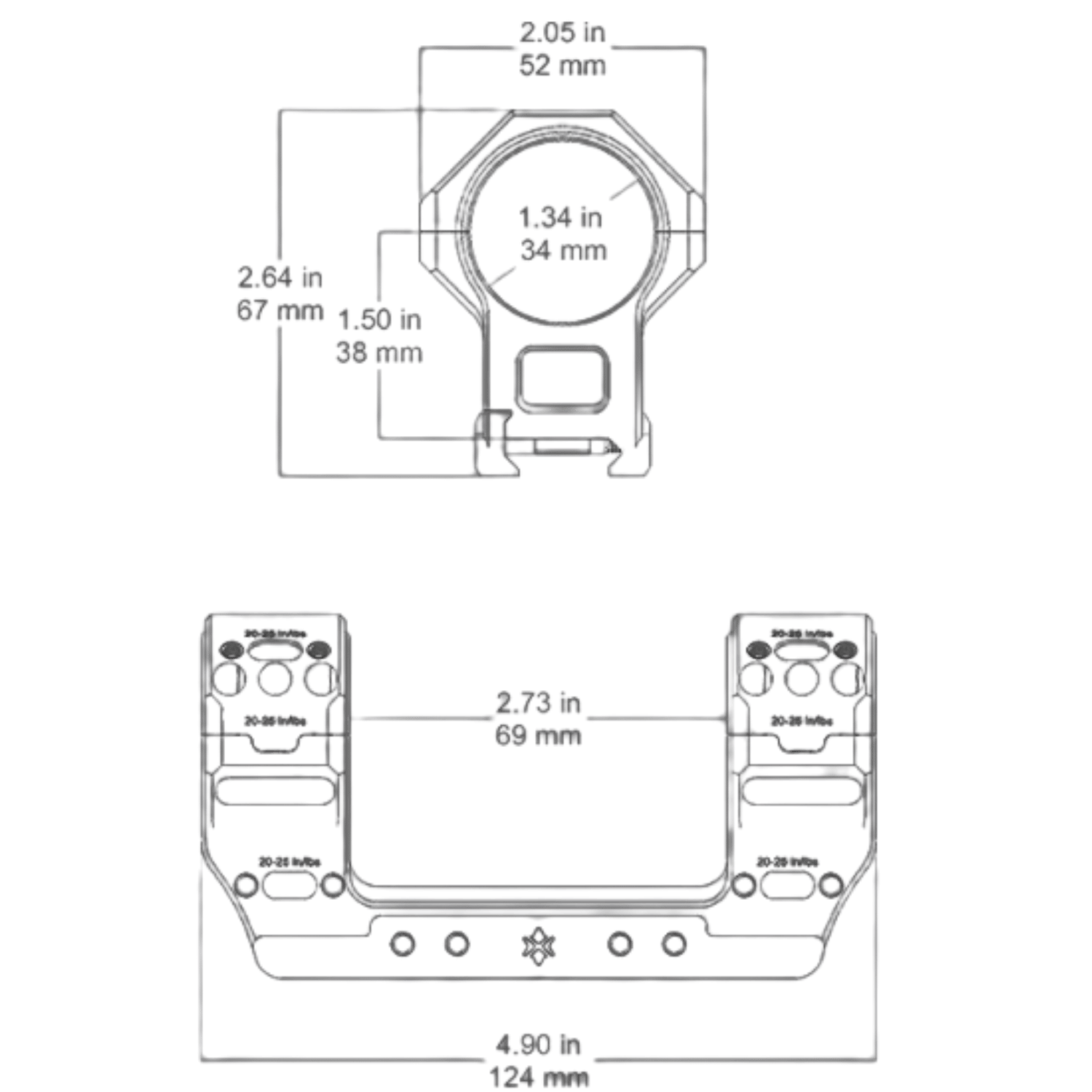

Teknik Bilgiler

Marka: Vector Optics
Seri: X-ACCU
Model Kodu: XASR-3474
Ürün Tipi: Tek Parça Dürbün Montajı
Halka Çapı: 34 mm / 1.34"
Toplam Yükseklik: 67 mm / 2.64"
Merkez Yüksekliği: 38 mm / 1.50" – Ray Tabanından Halka Merkezine
Genişlik: 52 mm / 2.05"
Malzeme: 7075-T6 Alüminyum Alaşım
Üretim: 5 Eksenli CNC İşleme
Halka Yapısı: Hassas Hizalanmış Çift Halka
Modüler Arayüz: VAS Series X-MOD Interface
Montaj Standardı: Picatinny
Ray Sabitleme: Ağır Hizmet Tipi Tek Parça Sıkma Sistemi
Recoil Lug: Entegre
Geri Tepme Dayanımı: .50 BMG Seviyesine Kadar
Yüzey Kaplaması: 20 μm Siyah Anodize
Yüzey: Mat Siyah
Önerilen Tork: 20–25 in-lbs / 2.3–2.8 N·m
Net Ağırlık: 240 g / 8.46 oz

Kullanım Alanları

• 34 mm ana tüplü tüfek dürbünleri
• Picatinny raylı platformlar
• Tek parça dürbün montajı gerektiren kurulumlar
• Uzun mesafe optik kurulumları
• X-MOD tabanlı modüler optik sistemleri
• Yardımcı kırmızı nokta kurulumu
• Picatinny aksesuar bağlantıları
• Sportif ve hassas atıcılık optik kurulumları

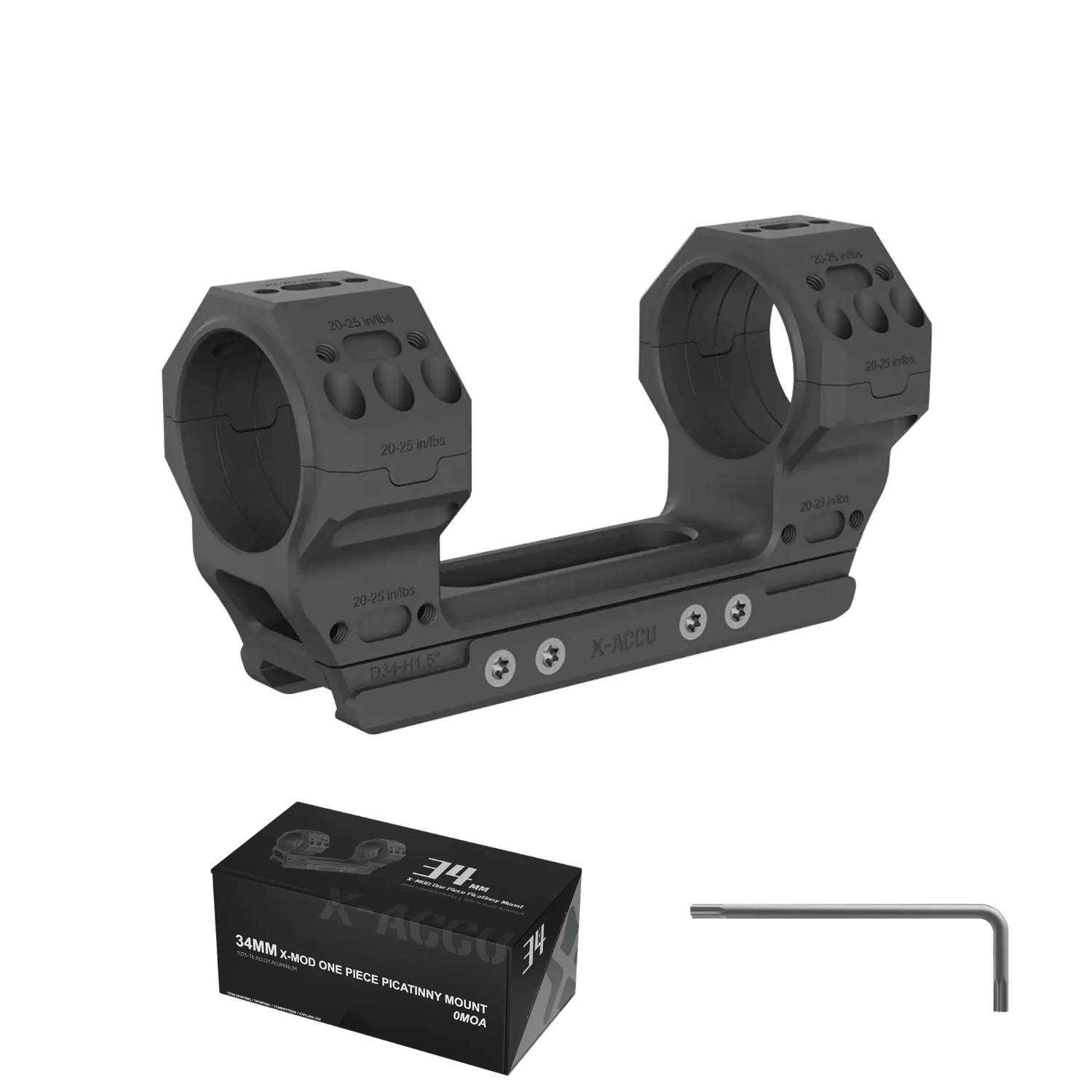

Paket İçeriği

• 1 Adet Vector Optics X-ACCU 34mm Tek Parça Picatinny Montaj – XASR-3474
• T15 Torx anahtar

Sık Sorulan Sorular

XASR-3474 hangi dürbünlerle uyumludur?
Montaj, 34 mm ana tüp çapına sahip dürbünler için tasarlanmıştır.

Merkez yüksekliği ne kadardır?
Picatinny ray tabanından halka merkezine olan yükseklik 38 mm / 1.50" seviyesindedir.

Tek parça montajın avantajı nedir?
İki dürbün halkasının aynı rijit gövde üzerinde bulunması, halkaların ortak merkez ekseninde hizalanmasına ve montaj sisteminin bütün olarak ray üzerinde sabitlenmesine yardımcı olur.

X-MOD sistemi ne işe yarar?
X-MOD arayüzü, uyumlu kırmızı nokta plakalarının, Picatinny ray parçalarının ve diğer modüler aksesuarların montaj sistemi üzerine eklenmesine olanak verir.

Recoil lug ne işe yarar?
Entegre recoil lug, geri tepme sırasında montajın Picatinny ray üzerinde ileri veya geri yönde hareket etmesine karşı mekanik destek sağlar.

Montaj hangi malzemeden üretilmiştir?
XASR-3474 7075-T6 alüminyum alaşımdan 5 eksenli CNC yöntemiyle işlenmiştir.

Montajın ağırlığı ne kadardır?
Net ağırlığı 240 gram / 8.46 oz seviyesindedir.

Önerilen sıkma torku nedir?
Önerilen tork değeri 20–25 in-lbs / 2.3–2.8 N·m aralığındadır.

Güçlü geri tepmeli platformlara uygun mudur?
XASR-3474, doğru kurulum koşullarında .50 BMG seviyesine kadar geri tepme dayanımı sunar.

Kullanım Uyarıları

• Yalnızca 34 mm ana tüp çapına sahip uyumlu dürbünlerle kullanın.
• Montaj öncesinde Picatinny ray ve bağlantı yüzeylerinin uyumluluğunu kontrol edin.
• Halka vidalarında 20–25 in-lbs / 2.3–2.8 N·m tork değerini aşmayın.
• Dürbün tüpüne eşit baskı uygulanması için halka vidalarını karşılıklı ve kademeli şekilde sıkın.
• Entegre recoil lug bölümünün Picatinny ray kanalına doğru şekilde oturduğunu kontrol edin.
• X-MOD aksesuarlarının bağlantı ve model uyumluluğunu kurulumdan önce kontrol edin.
