Vector Optics Ayak Çeşitleri & Uyumlulukları
Footprint ne demek?
Footprint, bir kırmızı nokta nişangahını silaha takmanız için kullanılan montaj standardıdır.
Bu hâlâ soyut bir kavram gibi gelebilir.
Somutlaştırmak için söyleyelim: footprint, kırmızı noktanın alt yüzündeki 3B deseni ifade eder.
Bu makalede açıklama ve talimat için diğer web siteleri veya markalara atıflar olabilir.
Spesifik footprint bilgilerine girmeden önce, kullanım kolaylığı için iki evrensel adaptörden söz etmek istiyorum.
Bir adaptör dört footprint için geçerlidir: TEK, MGT, MOJ, GIN.

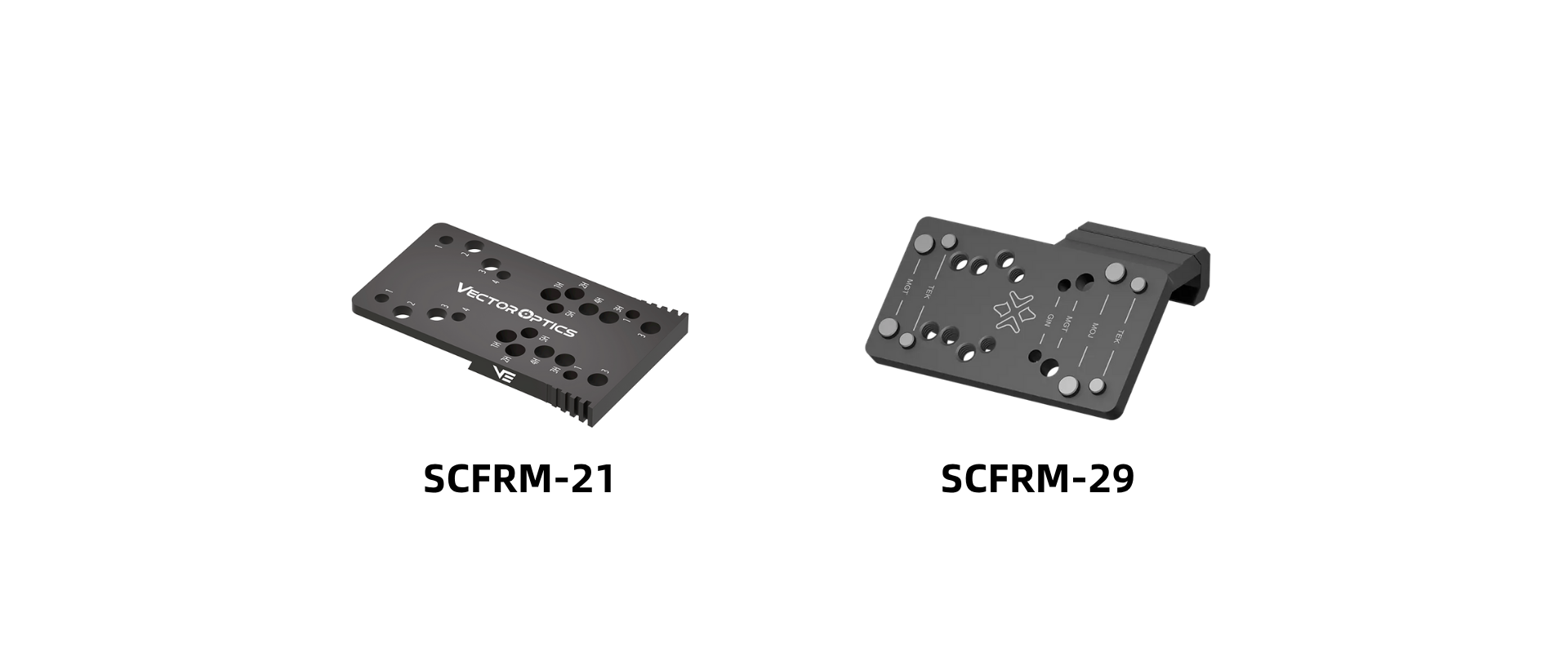

SCFRM-21 Evrensel Adaptör. CZ 75 Shadow®, CZ 75 SP-01® ve CZ P-10 C® için tasarlanmıştır.
SCFRM-29 Evrensel 45° Offset Kırmızı Nokta Montajı. Picatinny ray için.
Footprint tanıtımı ve açıklama
Footprint tanıtımdan önce eğlenceli bir bilgi paylaşalım.
Vector Optics için alkol adı kısaltmaları kullanıyoruz.

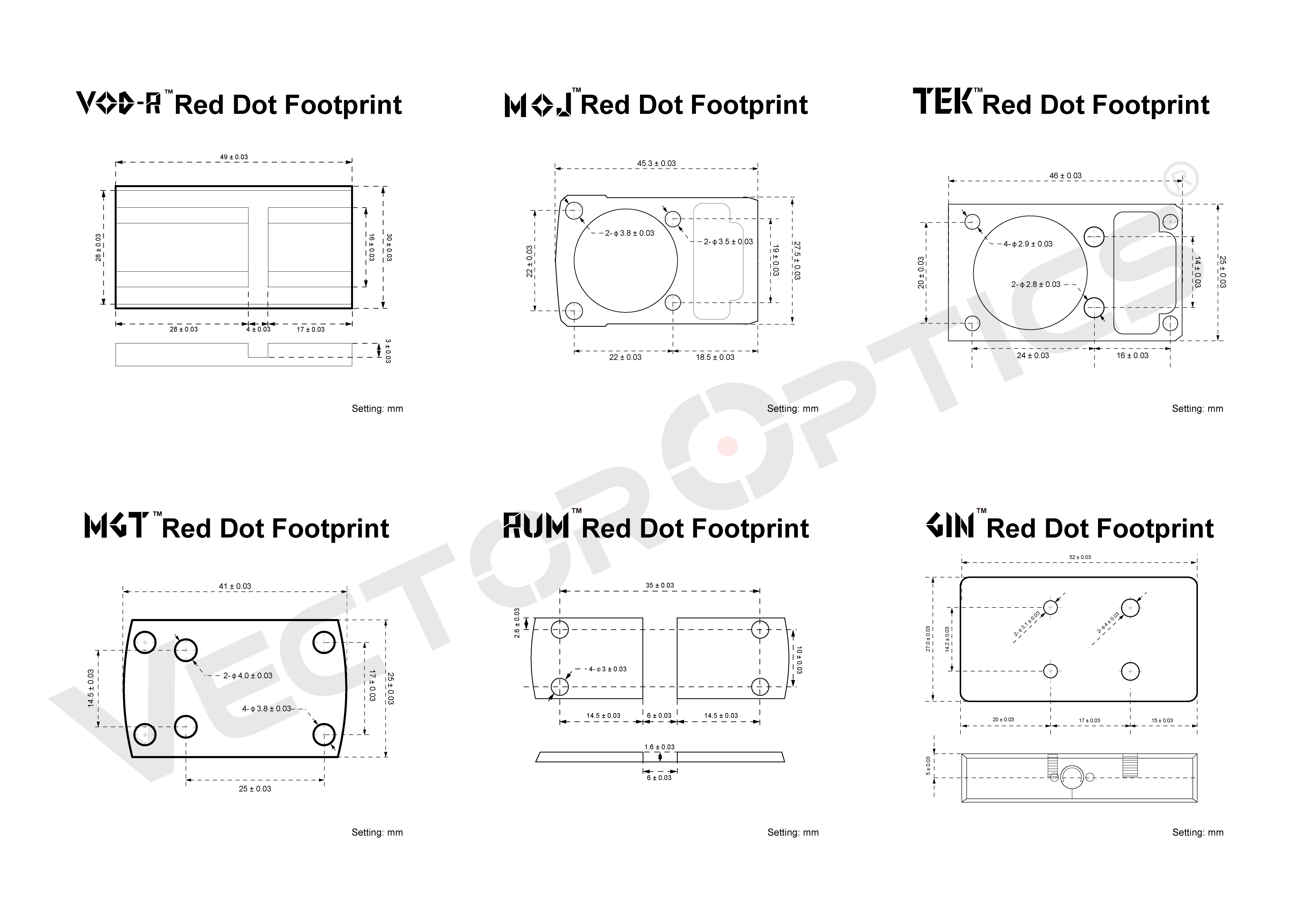

Aşağıda birkaç popüler footprint var.
Detaylara geçelim.
Neden footprint var, amacı ne diye merak edenler olabilir.
Kırmızı nokta nişangahları tabancalar için geliştirildi.
Genellikle kırmızı noktanın genişliği tabancanın genişliğiyle uyumlu olacak şekilde tasarlanır.
Çok küçük veya çok büyük olmaz.
Kırmızı noktanın uzunluğu optik tasarıma göre belirlenir.
Köşelerdeki yuvalar, nişangahı tabancaya sabitlemek için kullanılır. Böylece atış sırasında geri tepme nişangahın kaymasına neden olmaz.
Bazı özel footprint'lerde (ör. VOD) yuva olmayabilir; bunu makalenin ilerleyen kısmında açıklayacağım. Civatalar, set vidaları içindir ve kırmızı nokta ile adaptör plakası arasında sıkı ve sabit bir bağlantı sağlar.

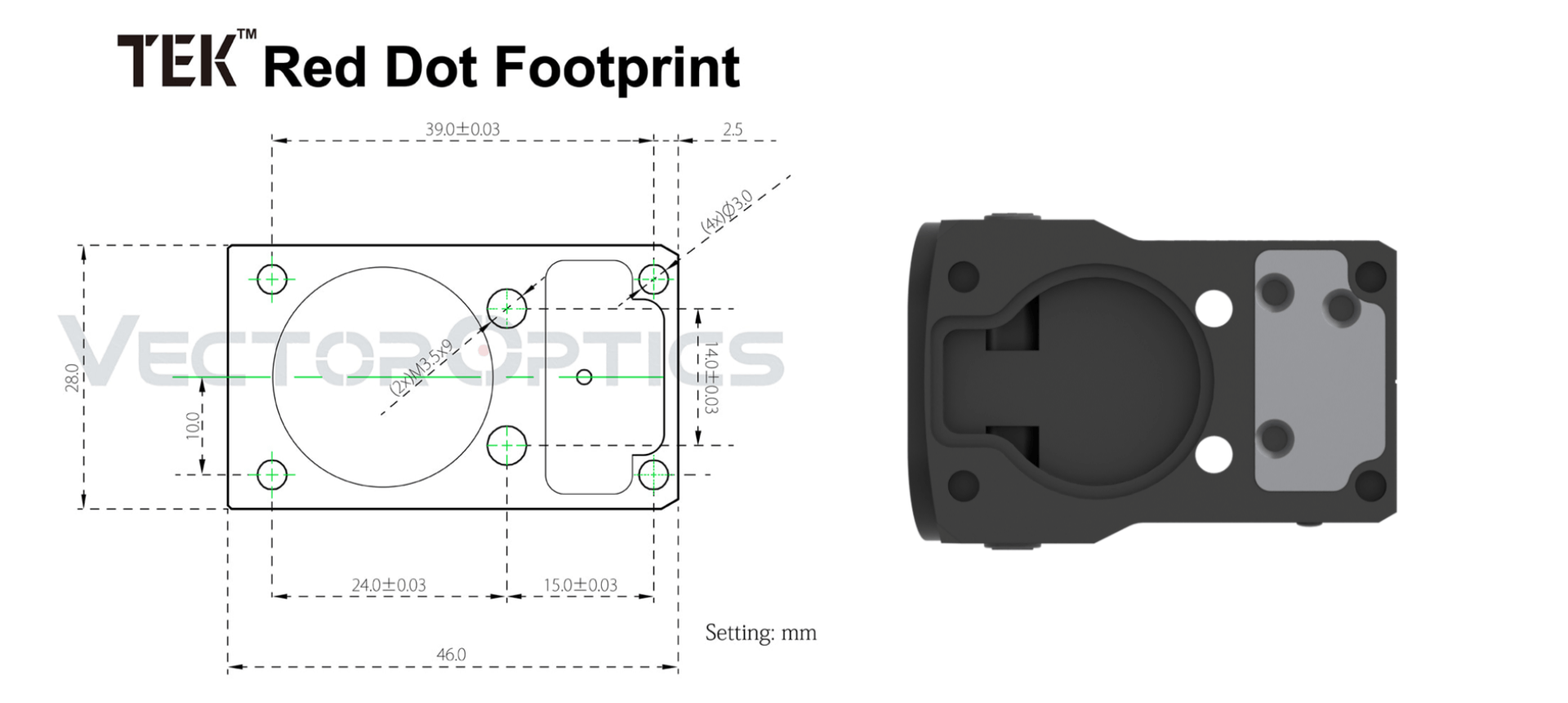

TEK Footprint
Boyut: 46 mm x 28 mm / 1.81 inç x 1.1 inç
Desen: Ortada iki vida deliği. Köşelerde dört yuva. Bu yuvalar kırmızı nokta üzerindeki pinlere uyar.
Uyumlu standart: Docter/Noblex® montaj standardı
TEK footprint’e sahip kırmızı nokta modellerimiz: SCRD-19II, SCRD-F19II, SCRD-G19II, SCRD-35, RDSL01, SCRD-40, RDSL16, RDSL18

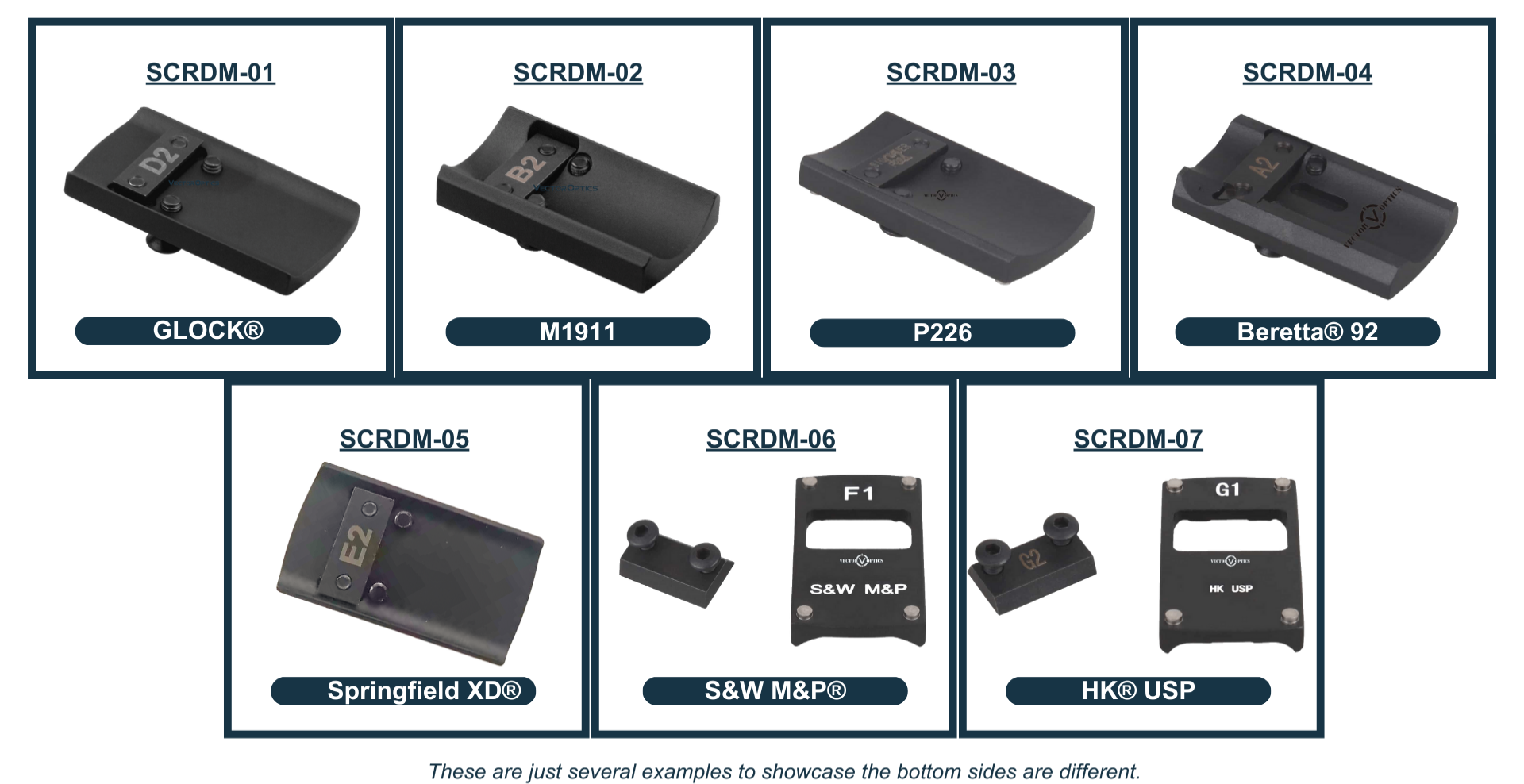

Tabanca için plakalar: SCRDM-01 (GLOCK®), SCRDM-02 (M1911), SCRDM-03 (P226), SCRDM-04 (BERETTA® 92), SCRDM-05 (Springfield XD®), SCRDM-06 (S&W M&P®), SCRDM-07 (HK® USP)
Adaptörlerin arka yüzleri farklı tabancalara uyacak şekilde değişir. Arkada farklı boyutlarda optik yuvalarına girecek tapalar bulunur.
Tüfek montajları: SCRA-67 (rifle için weaver ray, mount riser), SCFRM-01 (rifle için picatinny ray, offset), SCFRM-04 (rifle için dovetail ray, mount base)

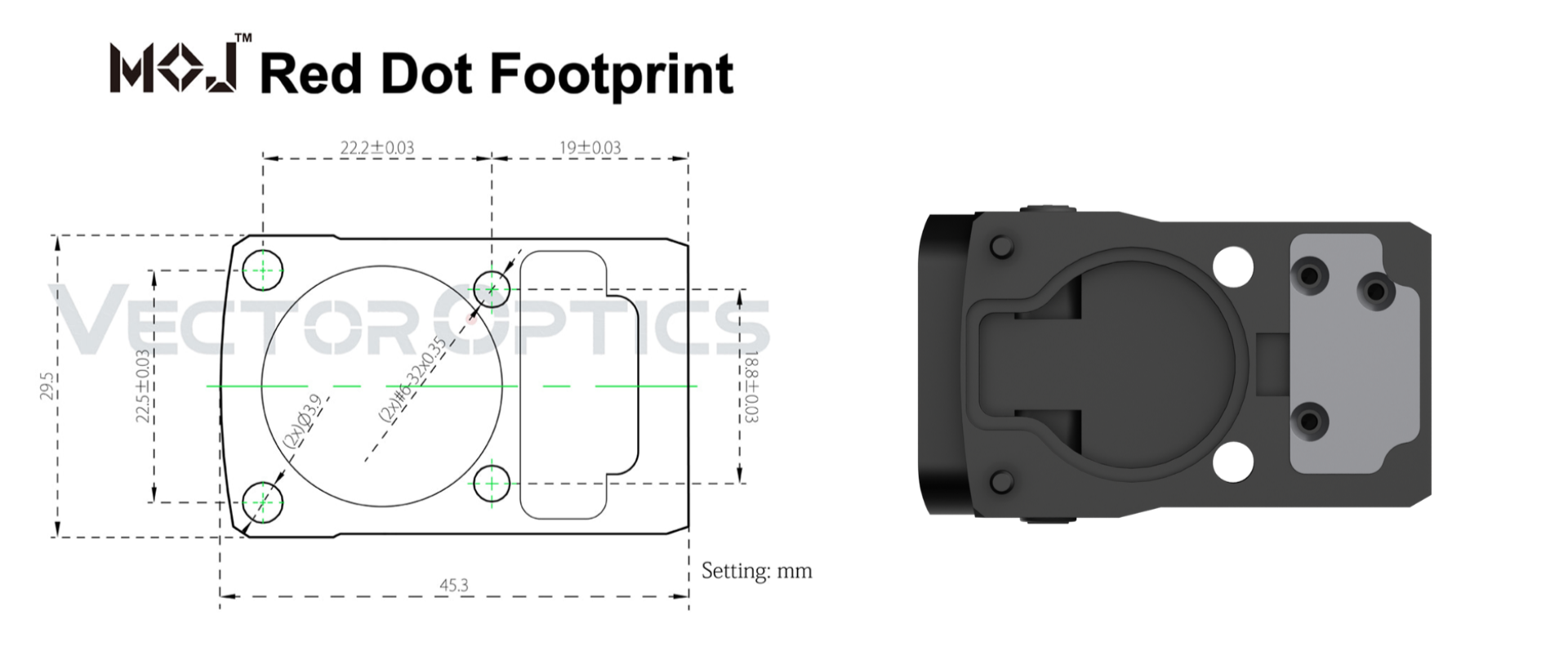

MOJ Footprint
Boyut: 45.3 mm x 29.5 mm / 1.78 inç x 1.16 inç
Desen: Önde iki yuva (pinler için), ortada iki vida deliği.
Uyumlu standart: RMR®
MOJ footprint’e sahip kırmızı noktalarımız: SCRD-36, SCRD-58, SCRD-M36, SCRD-37, SCRD-59, SCRD-57, SCRD-19, RDSL25, New Frenzy GenII SCRD-64, SCRD-SM64, SCRD-T64
Tabanca için plakalar: SCRDM-08 (GLOCK®)
Tüfek montajları: SCRA-71 (rifle için weaver ray, MOJ footprint red dot, mount riser), SCFRM-02 (rifle için picatinny ray, MOJ footprint red dot, offset)

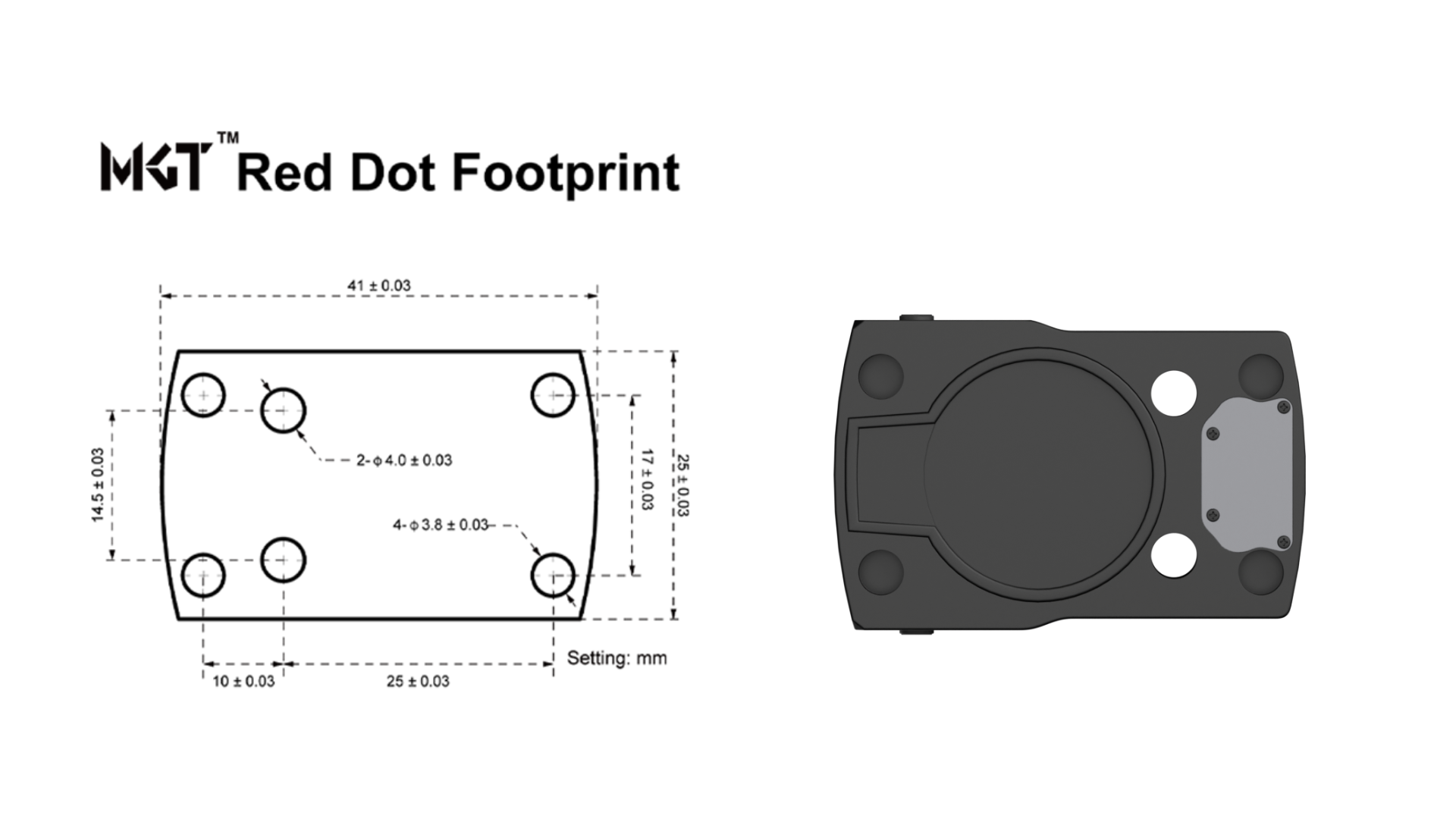

MGT Footprint
Boyut: 41 mm x 25 mm / 1.61 inç x 0.98 inç
Desen: Köşelerde dört yuva, ortada iki cıvata.
Uyumlu standart: RMSc / SMS
Özellik: TEK footprint’e benzer ama daha kompakt boyutta. Genellikle mini kırmızı noktalar için kullanılır. MGT en küçük footprint’dir.
MGT footprint’e sahip kırmızı noktalarımız: SCRD-43, SCRD-F43, SCRD-M43, SCRD-G43, SCRD-52, SCRD-53, SCRD-54, SCRD-55, SCRD-62, SCRD-49, SCRD-56, SCRD-50, New Frenzy GenII SCRD-73, SCRD-66, SCRD-68
Tabanca için adaptör plakaları: SCRDM-09 (GLOCK®), SCFRM-16 (MOS → MGT, GLOCK® için MOS adaptörü), SCFRM-19 (HK® SFP9)
Tüfek montajları: SCRA-73 (weaver ray için mount riser), SCFRM-11 (weaver ray için cantilever tarzı mount), SCFRM-03 (picatinny ray için offset mount)

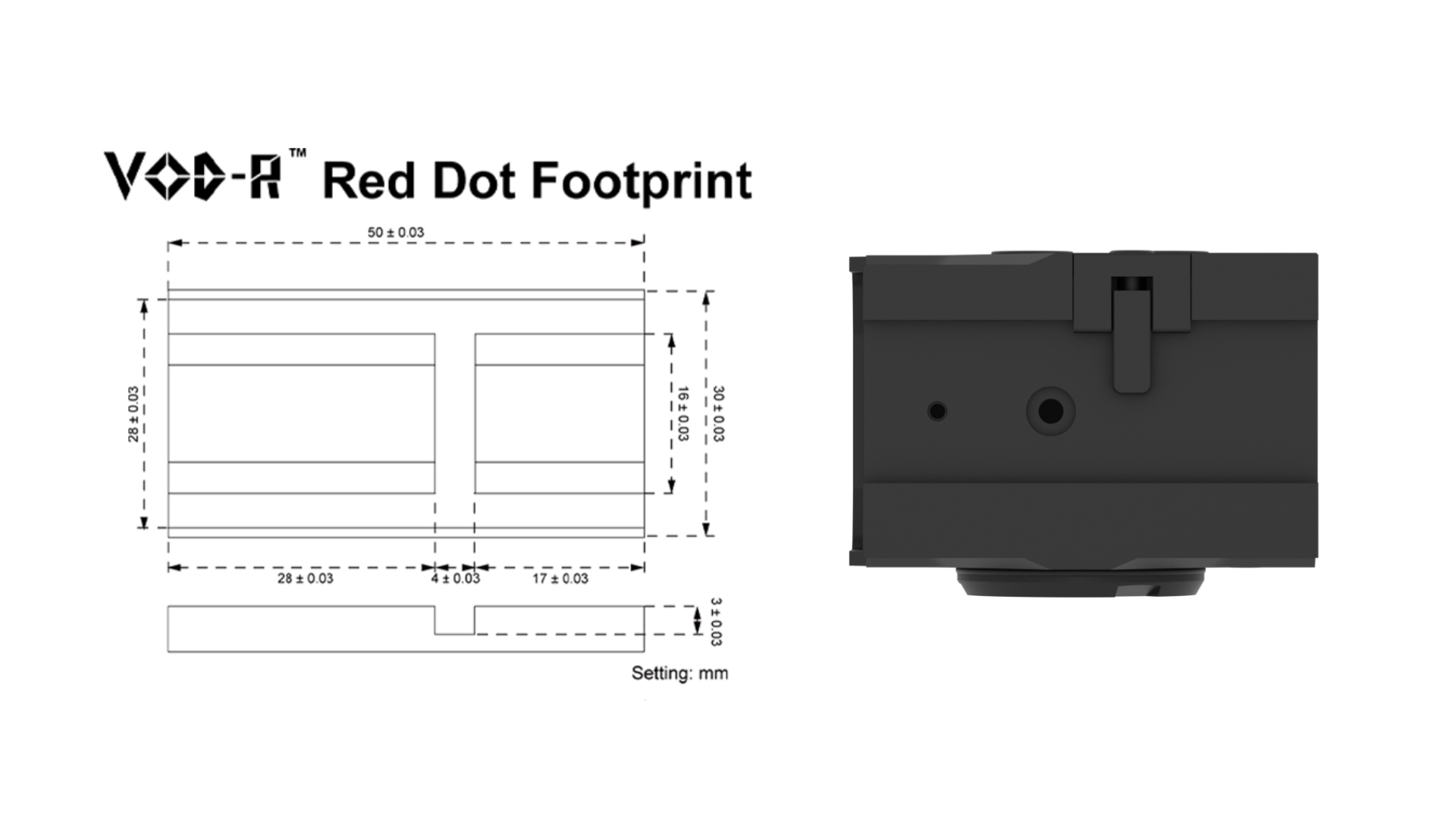

VOD Footprint
Boyut: 50 mm x 30 mm / 1.97 inç x 1.18 inç
Desen: Yuvasız ve civatasız. Ortada geri tepme durdurucu için bir kesik var.
Uyumlu standart: ACRO®
Özellik: Bu footprint yuvasız ve civatasız olmak üzere özel bir yapıya sahiptir. Weaver ray çeşidine benzer. Kırmızı nokta ve adaptörü alttan bir vida ile bağlamanız gerekir. Genellikle üst tarafından vidalanmaya elverişli olmayan kapalı (enclosed) kırmızı nokta nişangahlar için kullanılır.
VOD footprint’e sahip kırmızı noktalarımız: SCRD-63, SCRD-F63, SCRD-SM63, New Frenzy GenII SCRD-SM68
Plakalar: SCRDM-10 (GLOCK®), SCFRM-18 (CZ SHADOW® 2), SCFRM-20 (HK® SFP9)
Adaptörler: SCFRM-12 (MOS-VOD), SCFRM-13 (MOJ-VOD)
Montajlar: SCFRM-14 (weaver ray için low mount), SCFRM-15 (weaver ray için riser mount), SCFRM-17 (dovetail ray için low mount)

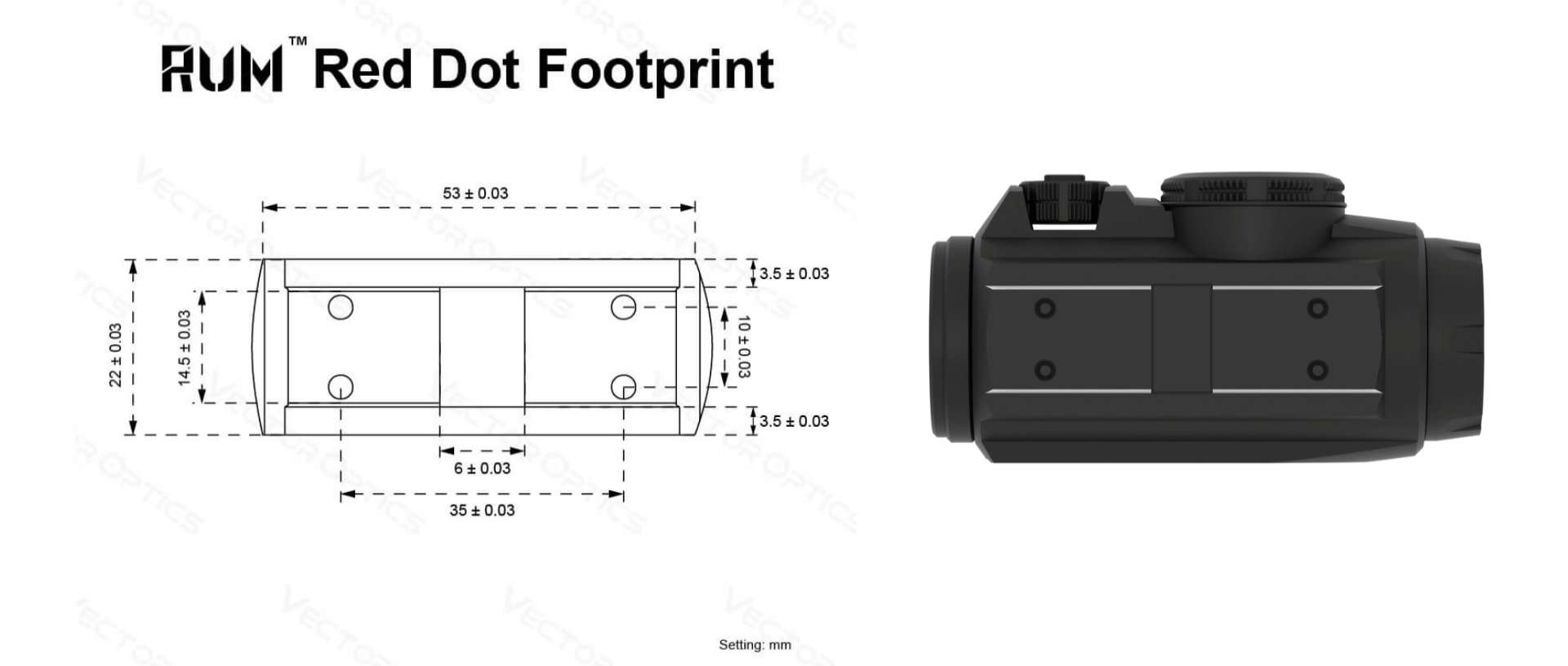

RUM Footprint
Boyut: 53 mm x 22 mm / 2.09 inç x 0.87 inç
Desen: Ortada bir kesik, iki tarafta vida delikleri.
Uyumlu standart: T-1™ / T-2™
Özellik: Bu footprint tüp nişangahlar için geliştirildi ve tüfek üzerinde kullanılabilir.
Adaptörler: Yok
Montajlar: SCPSM-01 (picatinny ray için cantilever mount), SCPSM-02 (picatinny ray için low mount)
RUM footprint’e sahip kırmızı noktalarımız: Maverick serisi, Scrapper serisi, Paragon Prism, RDSL27, RDSL28, Centurion 1 x 20

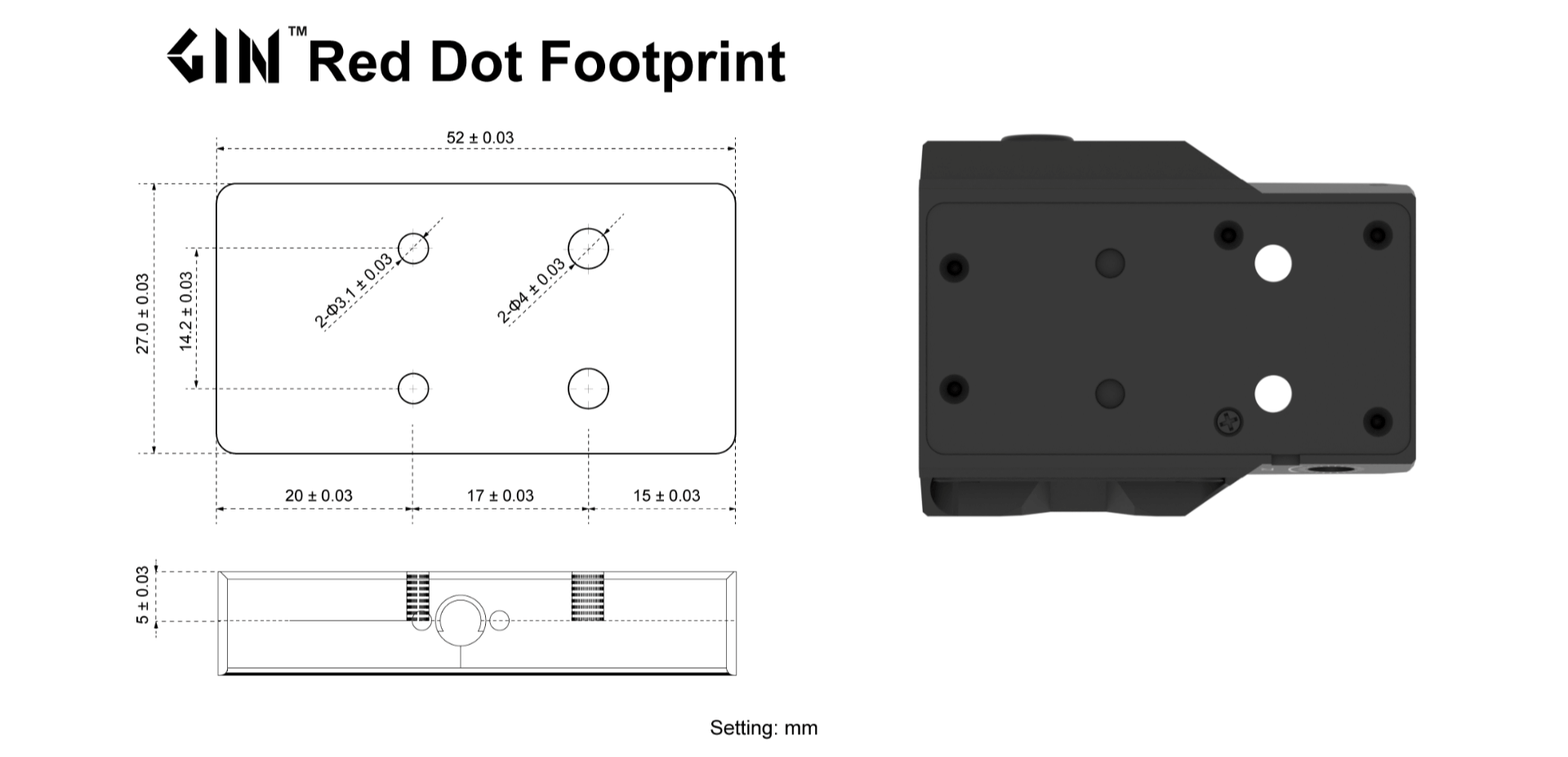

GIN Footprint
Boyut: 52 mm x 27 mm / 2.05 inç x 1.06 inç
Desen: Dört cıvata. Ön iki cıvata arka iki cıvatadan daha küçüktür.
Uyumlu standart: C-More® RTS/STS
Özellik: GIN footprint en büyük boyuta sahiptir. Genellikle IPSC (International Practical Shooting Confederation) müsabakaları için tasarlanır. En büyük pencereyi sağlayarak geniş görüş alanı sunar. Bazen tüfek üzerinde de uygulanır.
Adaptörler: Yok
GIN footprint’e sahip kırmızı noktalarımız: SCRD-65, SCRD-SM44

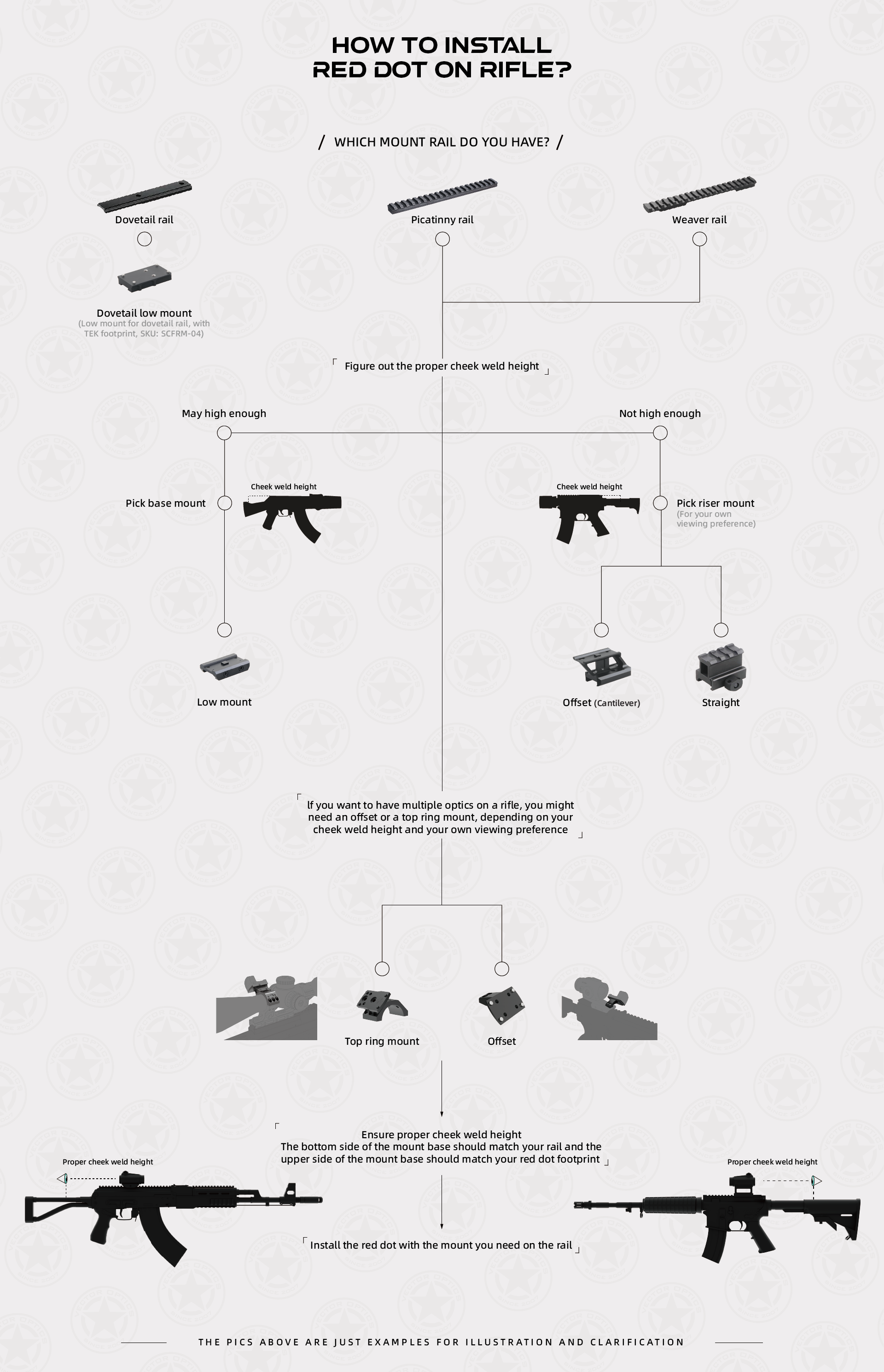

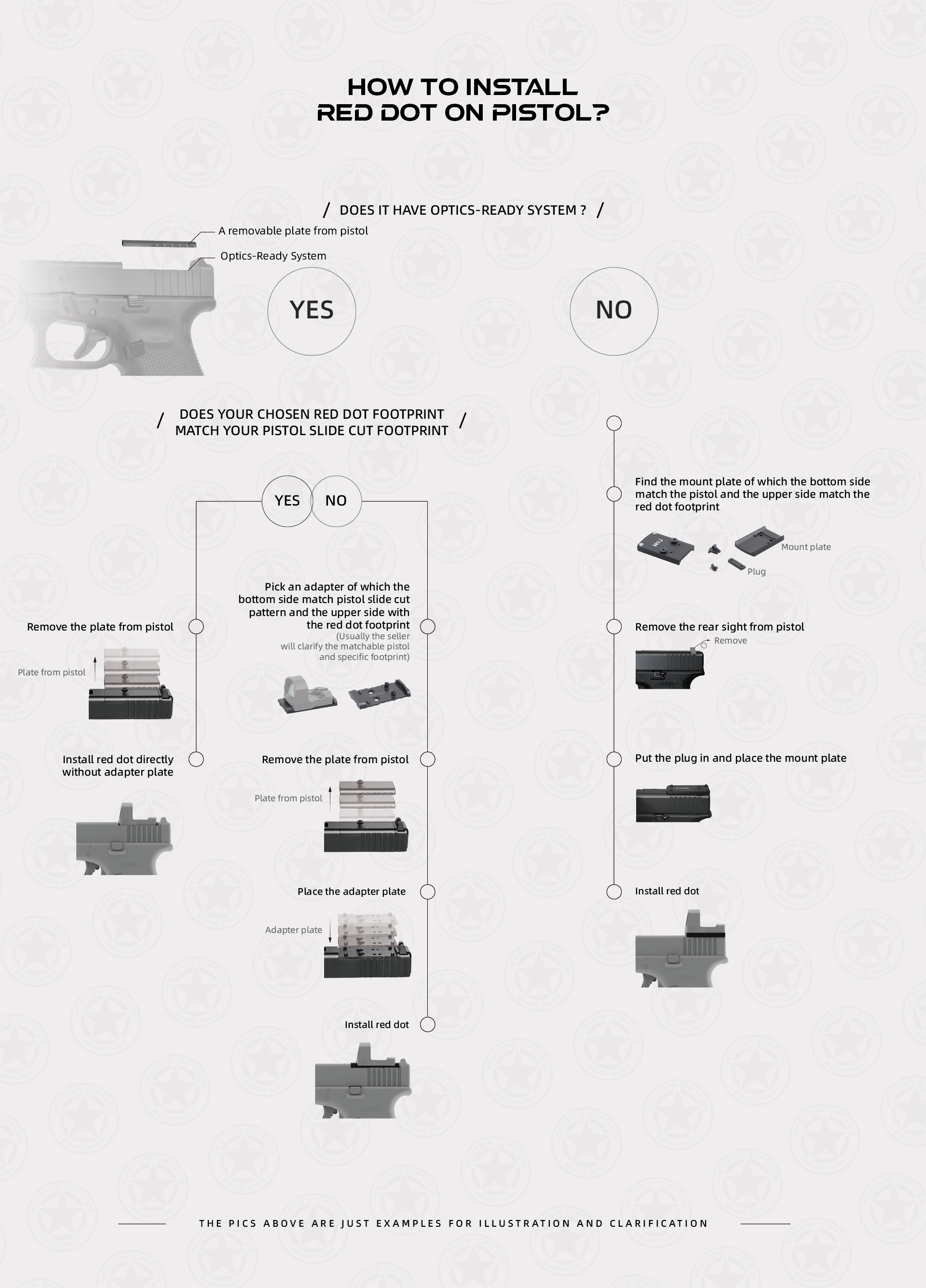

Kırmızı nokta montaj rehberleri
